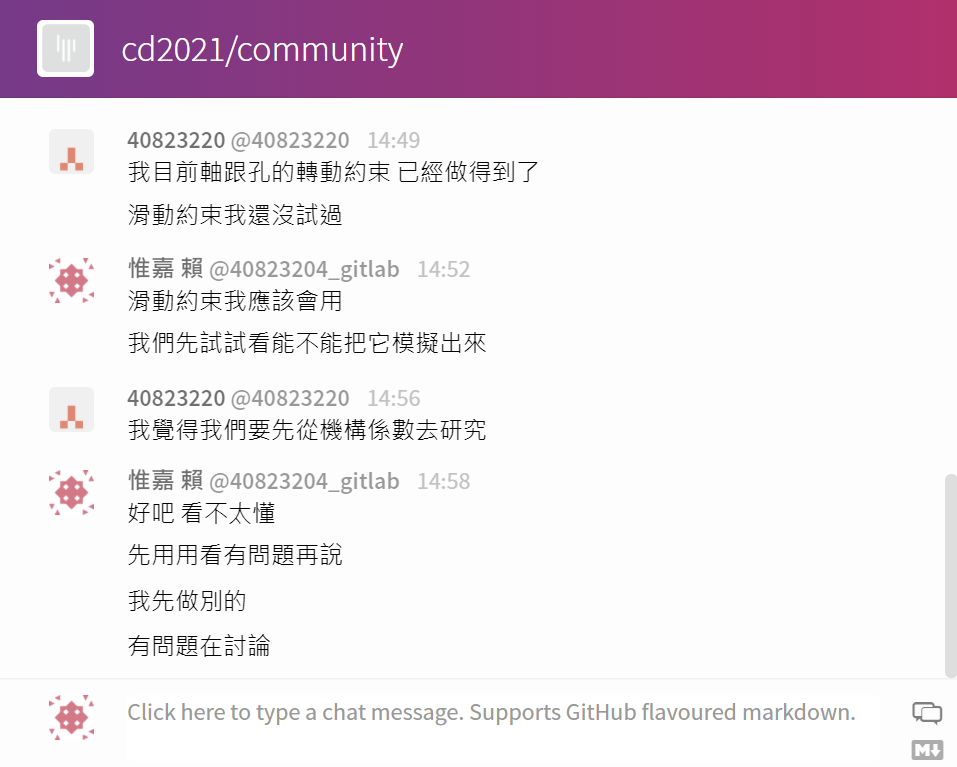

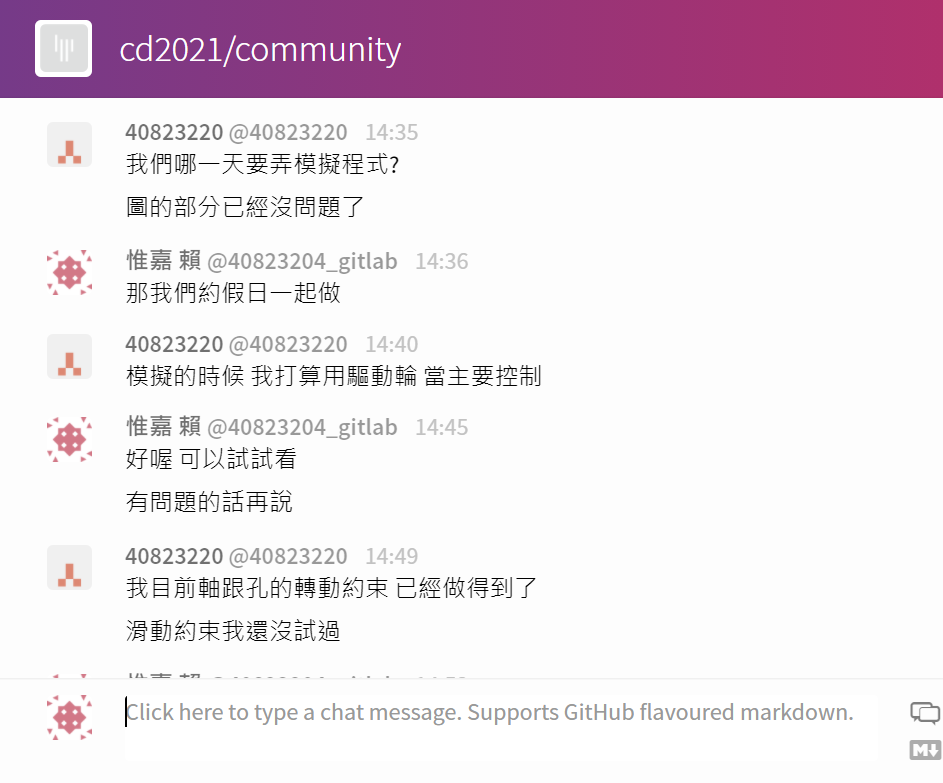

參與組員討論的畫面

舊版

小組題目:升降裝置

動機:大型可用來載人，小型可用在各種自動化機械

我個人負責的是繪圖的部分，包括(零件檔、組合檔)

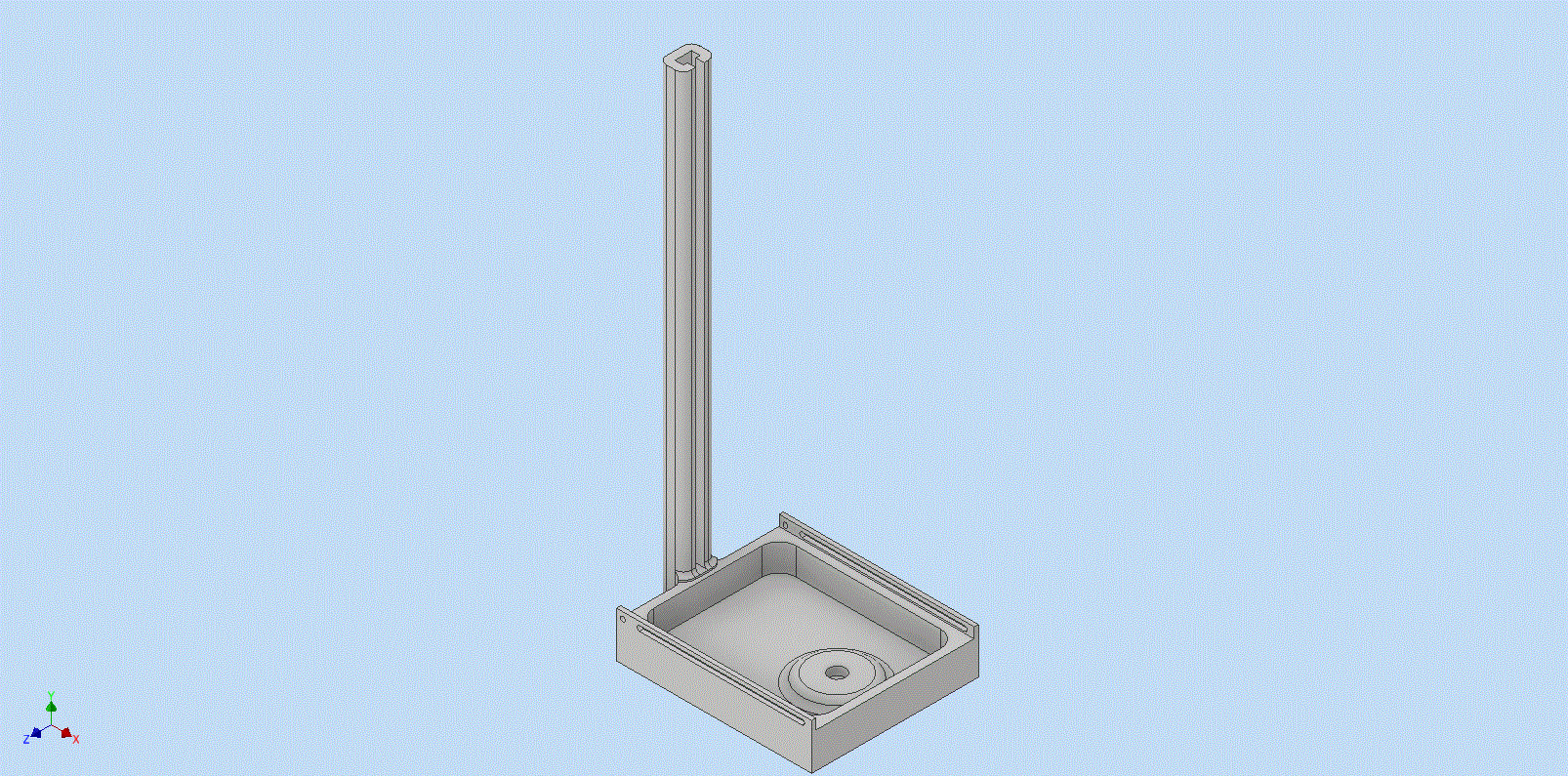

舊底板

height="198"

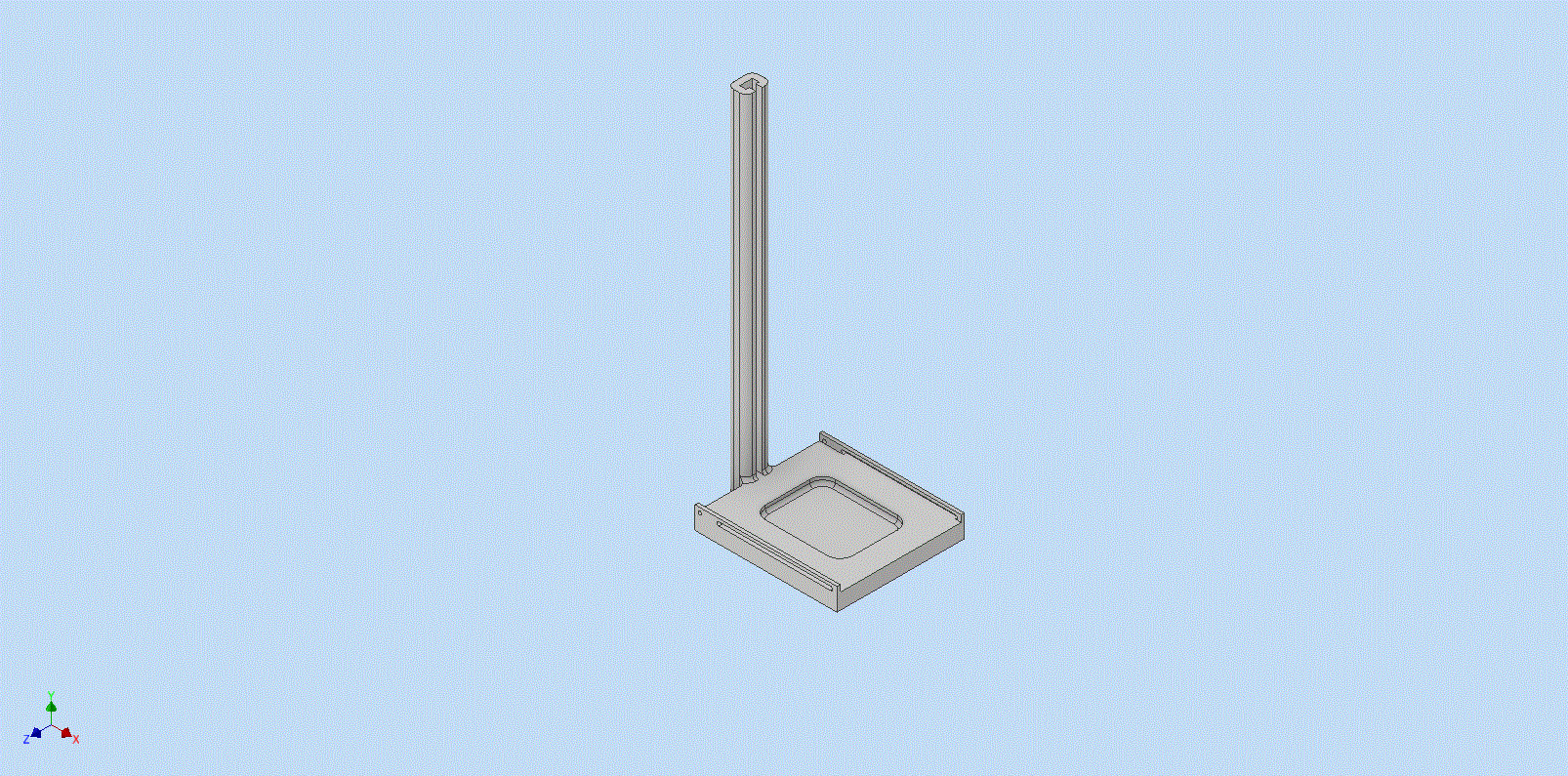

無驅動依據的升降裝置之組合圖

height="198"

後來新增了驅動輪但尺寸過，導致無法達到預期的升降高度

height="198"

最新版

此版本新增了蘇格蘭軛機構做為驅動整體的依據

零件及組合之檔案載點:/downloads/升降裝置(1).zip

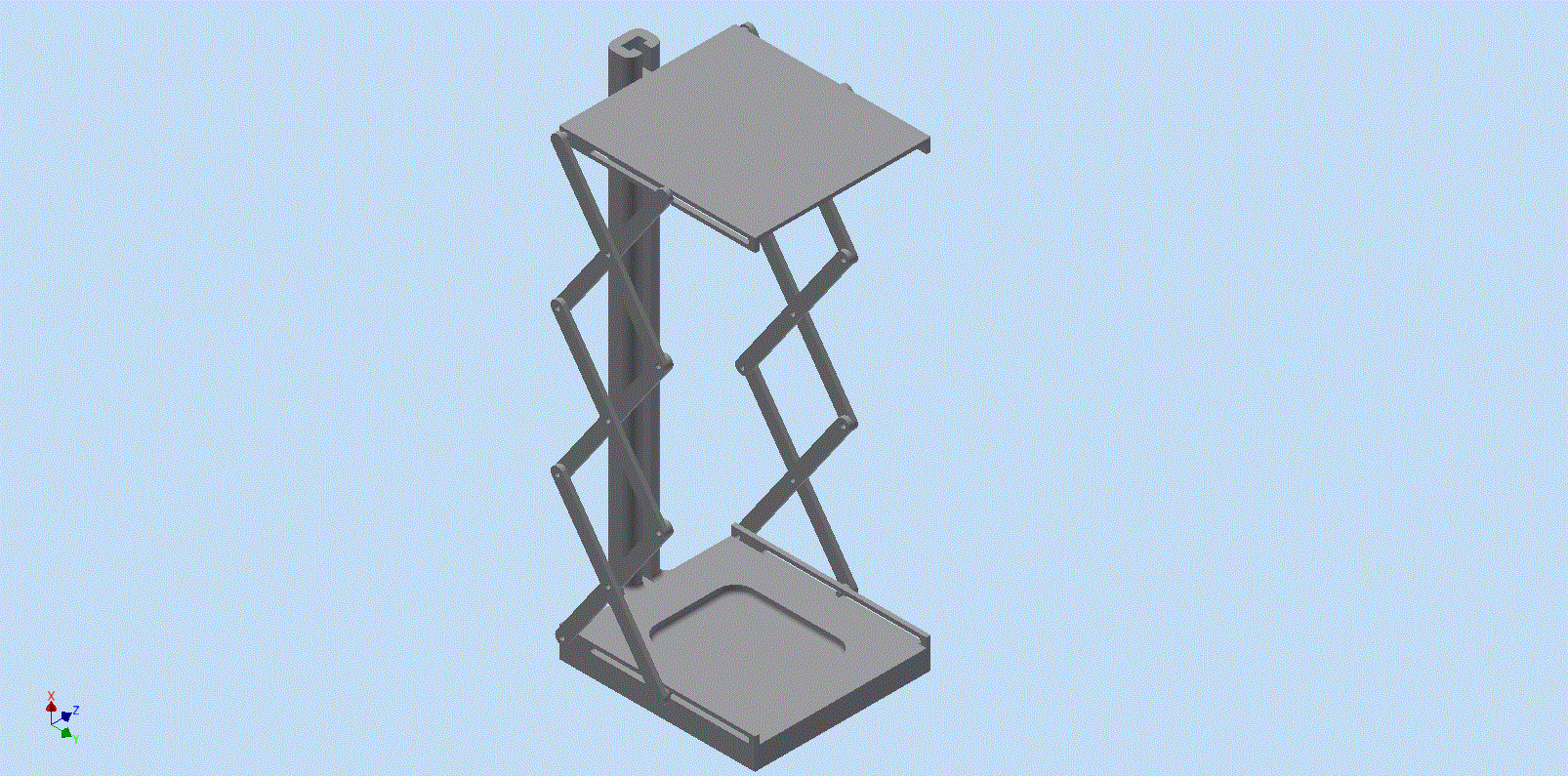

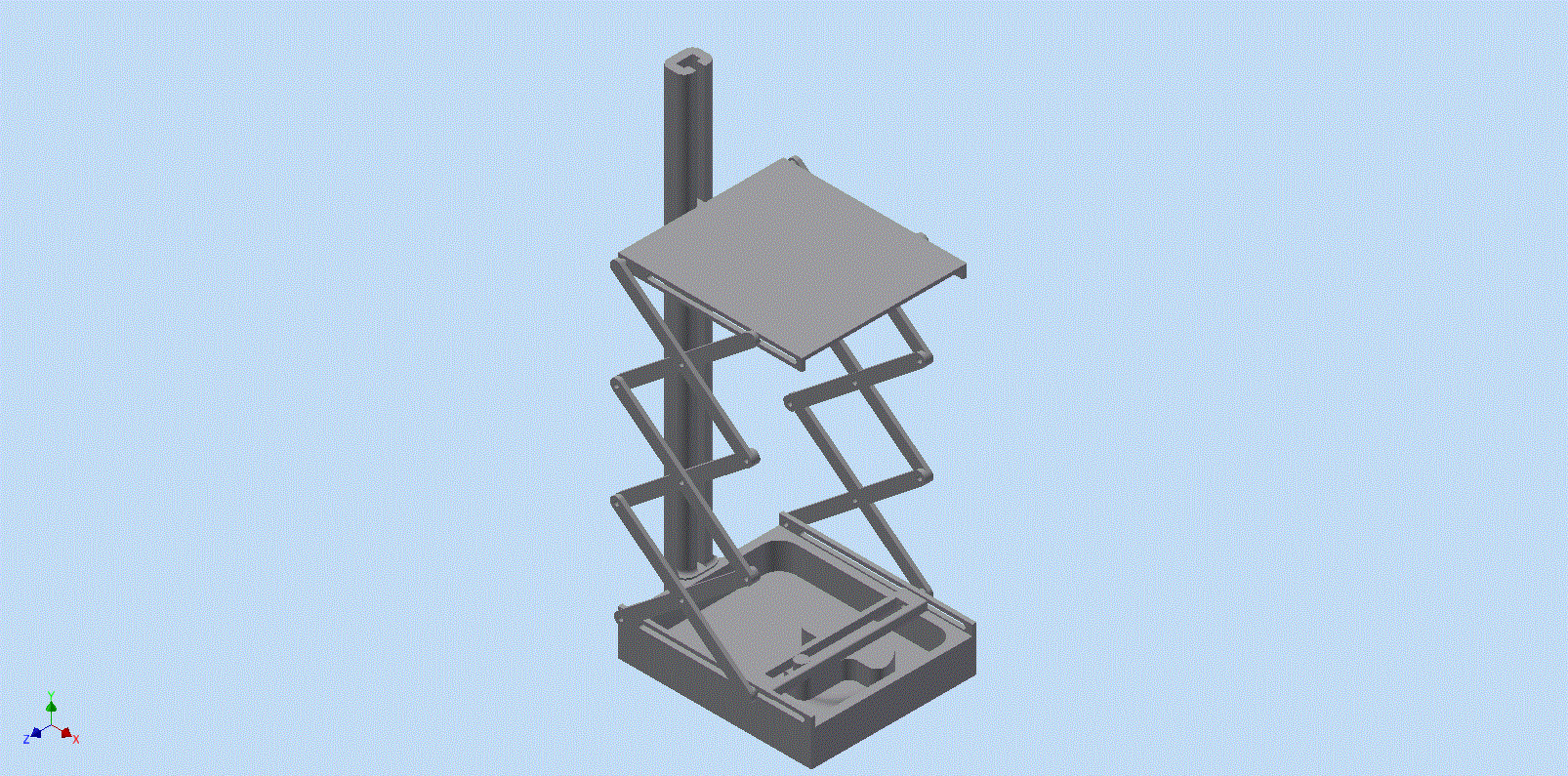

升降裝置組合圖

height="198"

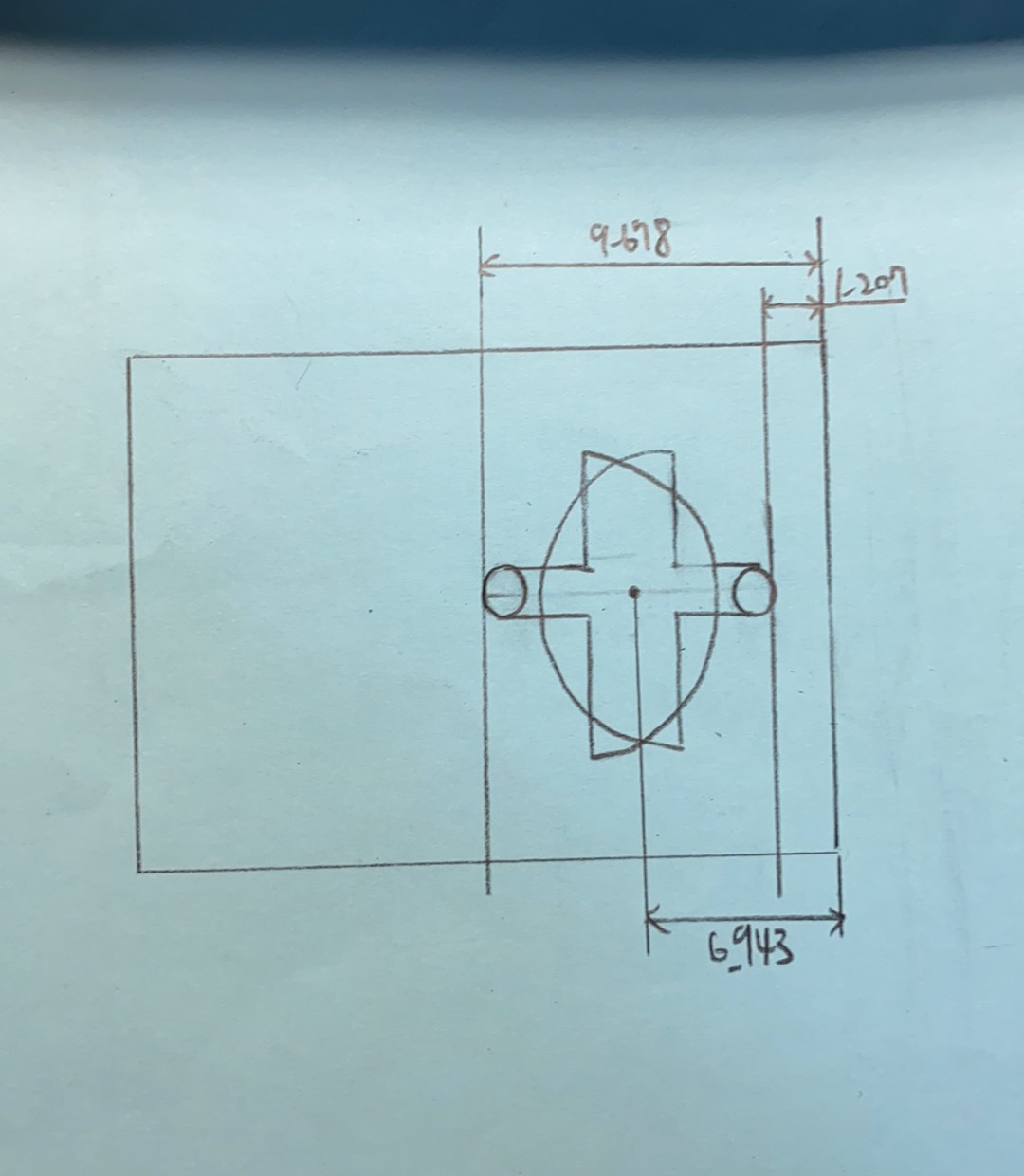

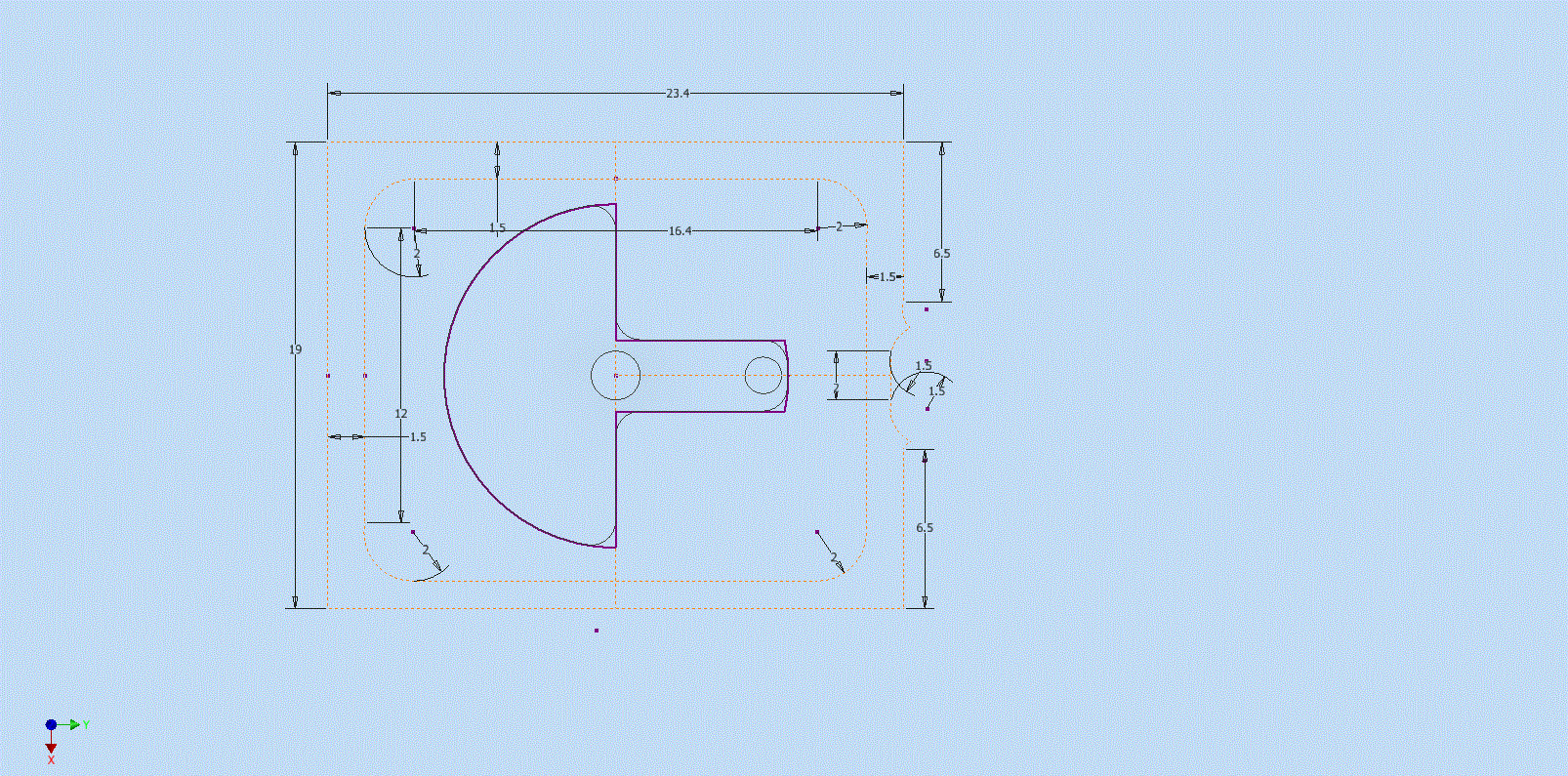

蘇格蘭軛的旋轉係數-(它會直接影響，裝置上升及下降的高度)

height=

底板

height="198"

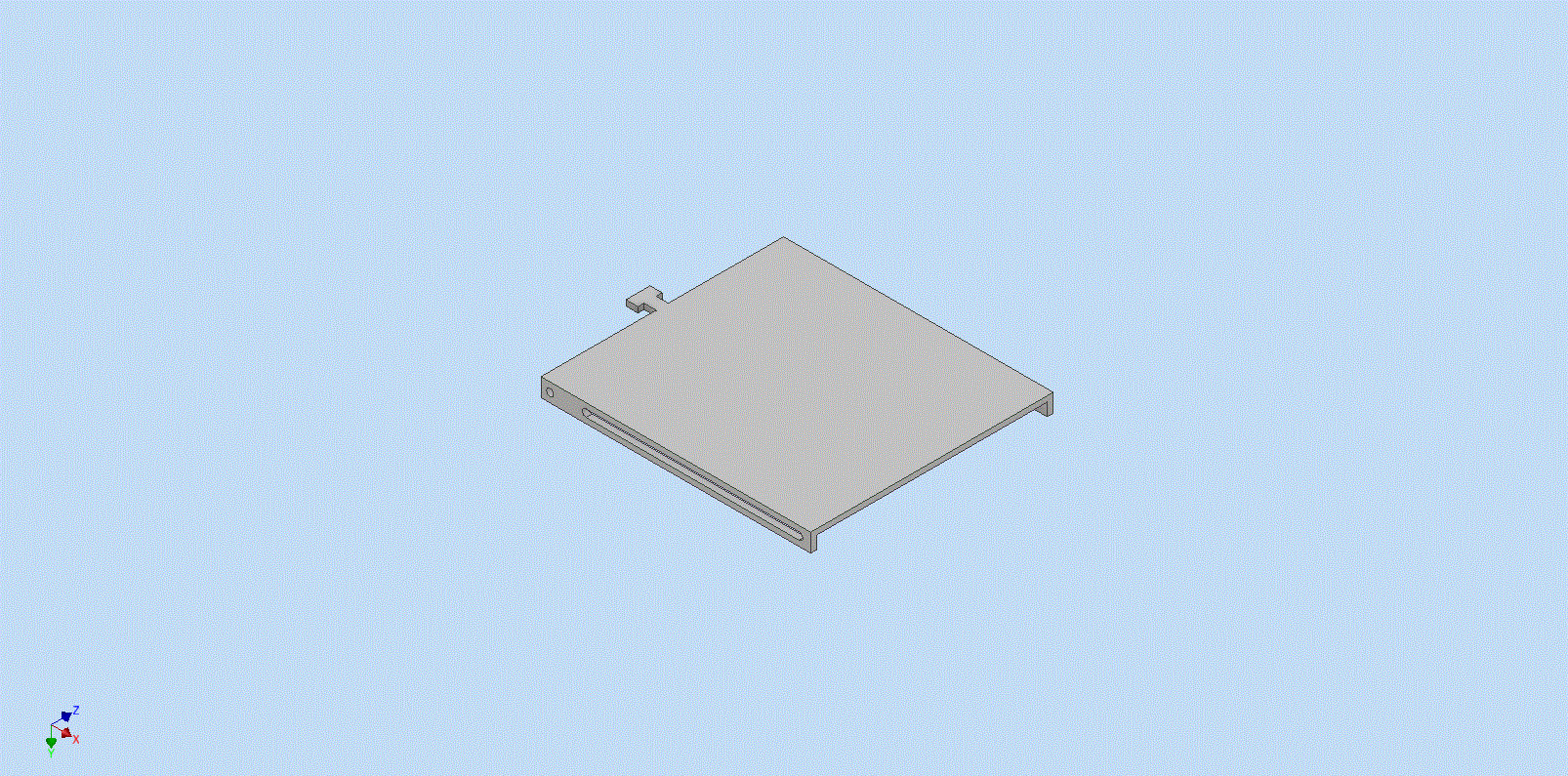

上蓋

height="198"

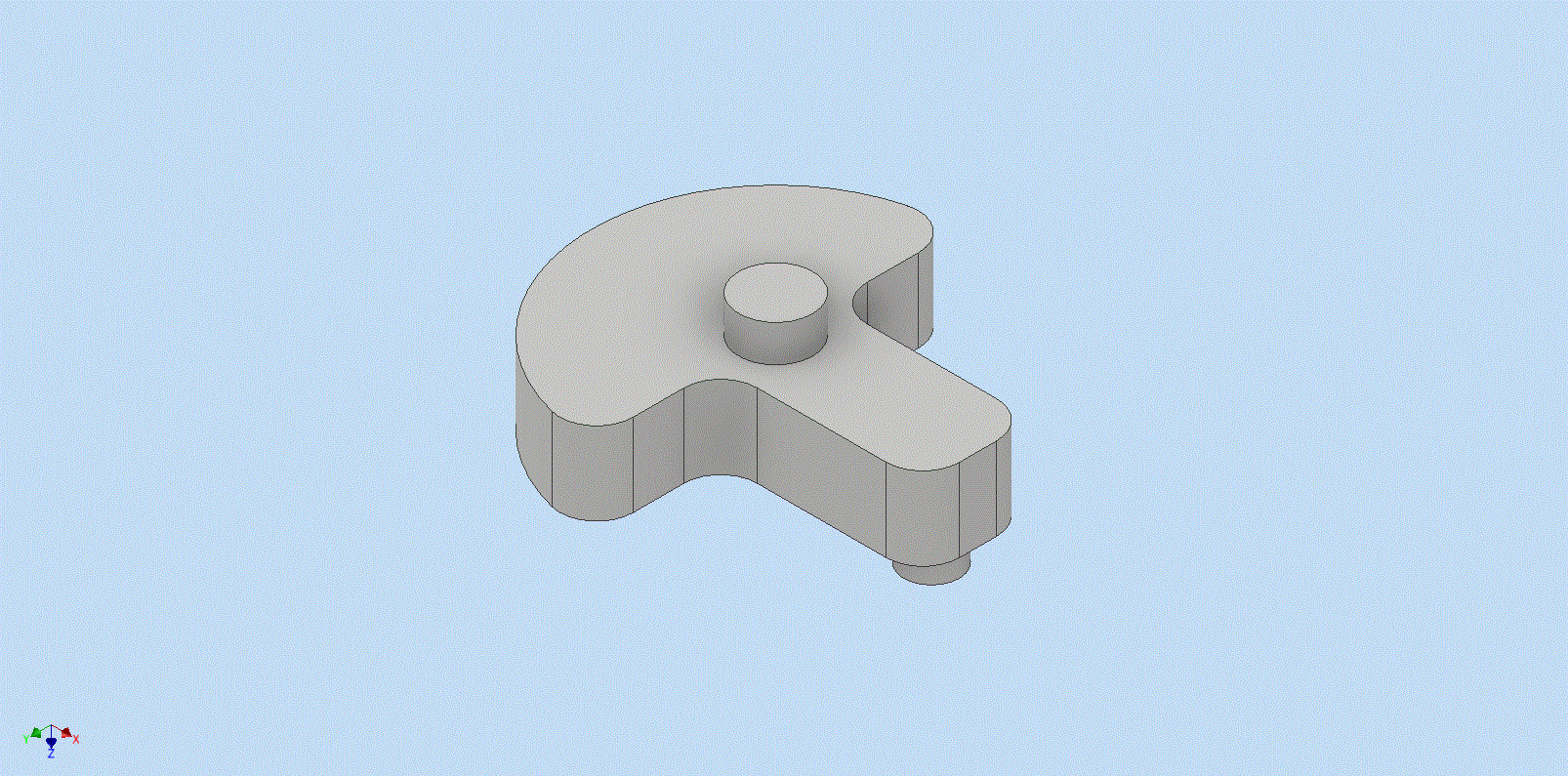

驅動輪

height="198"

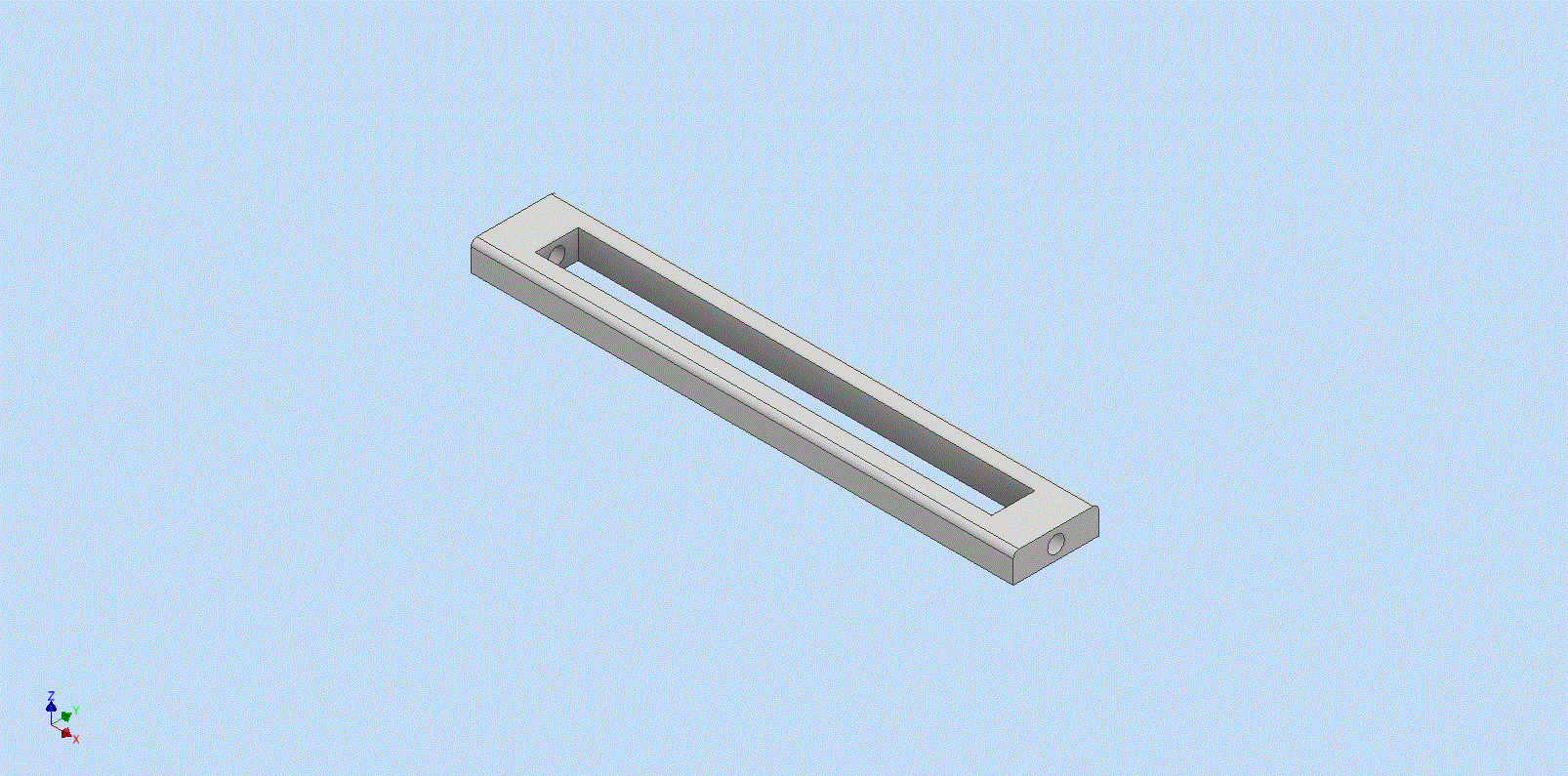

蘇格蘭軛之滑塊

height="198"

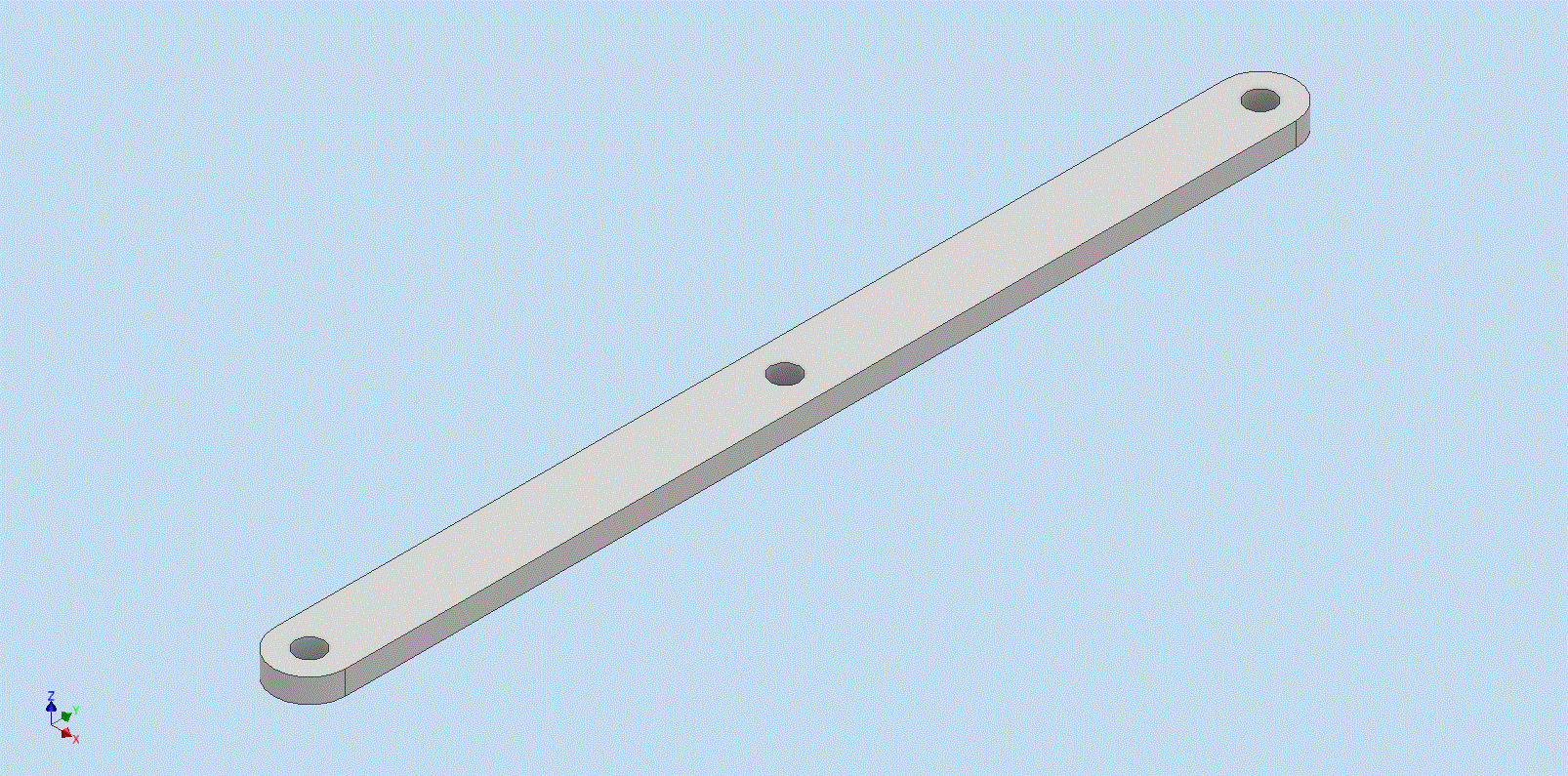

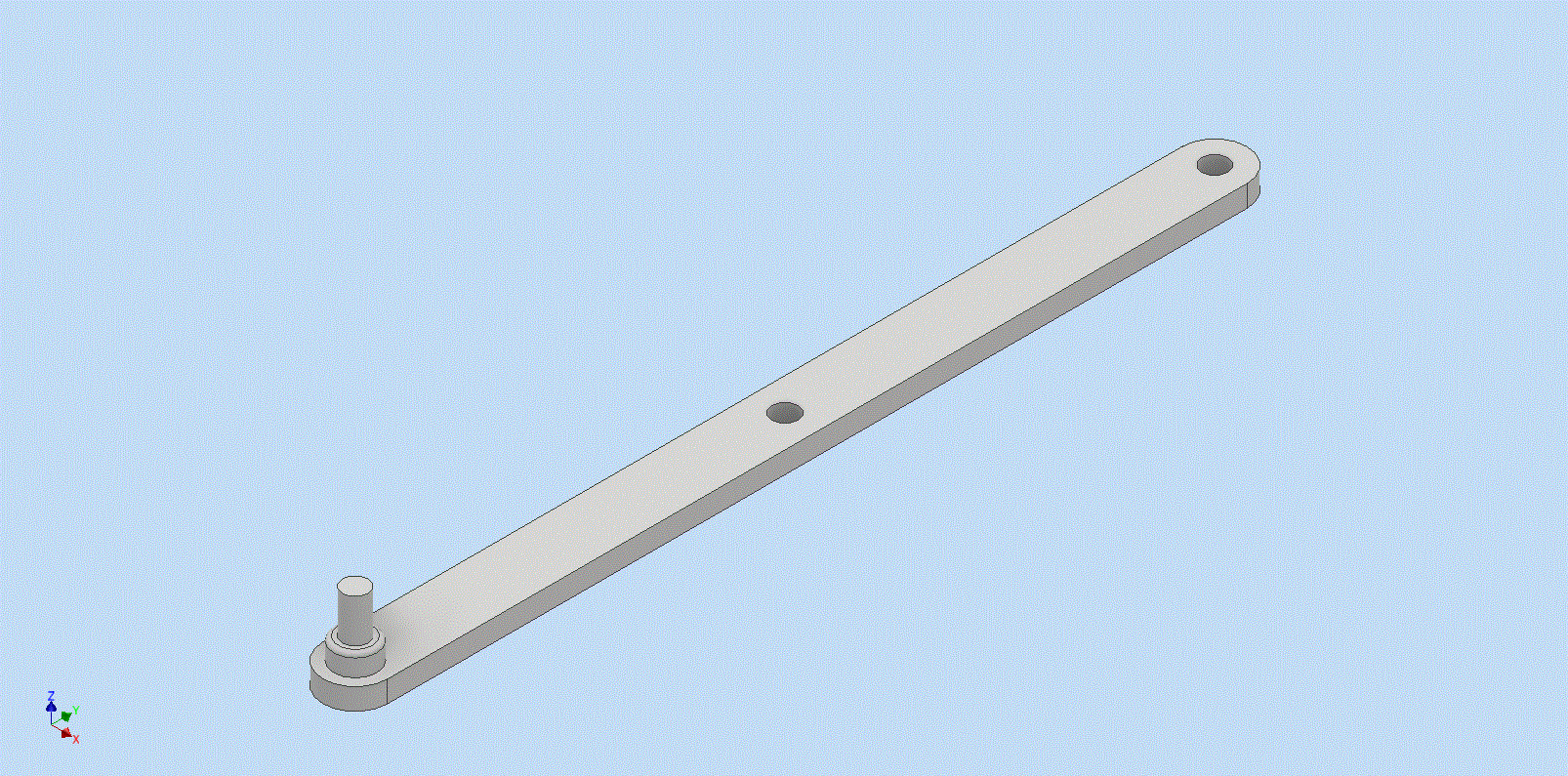

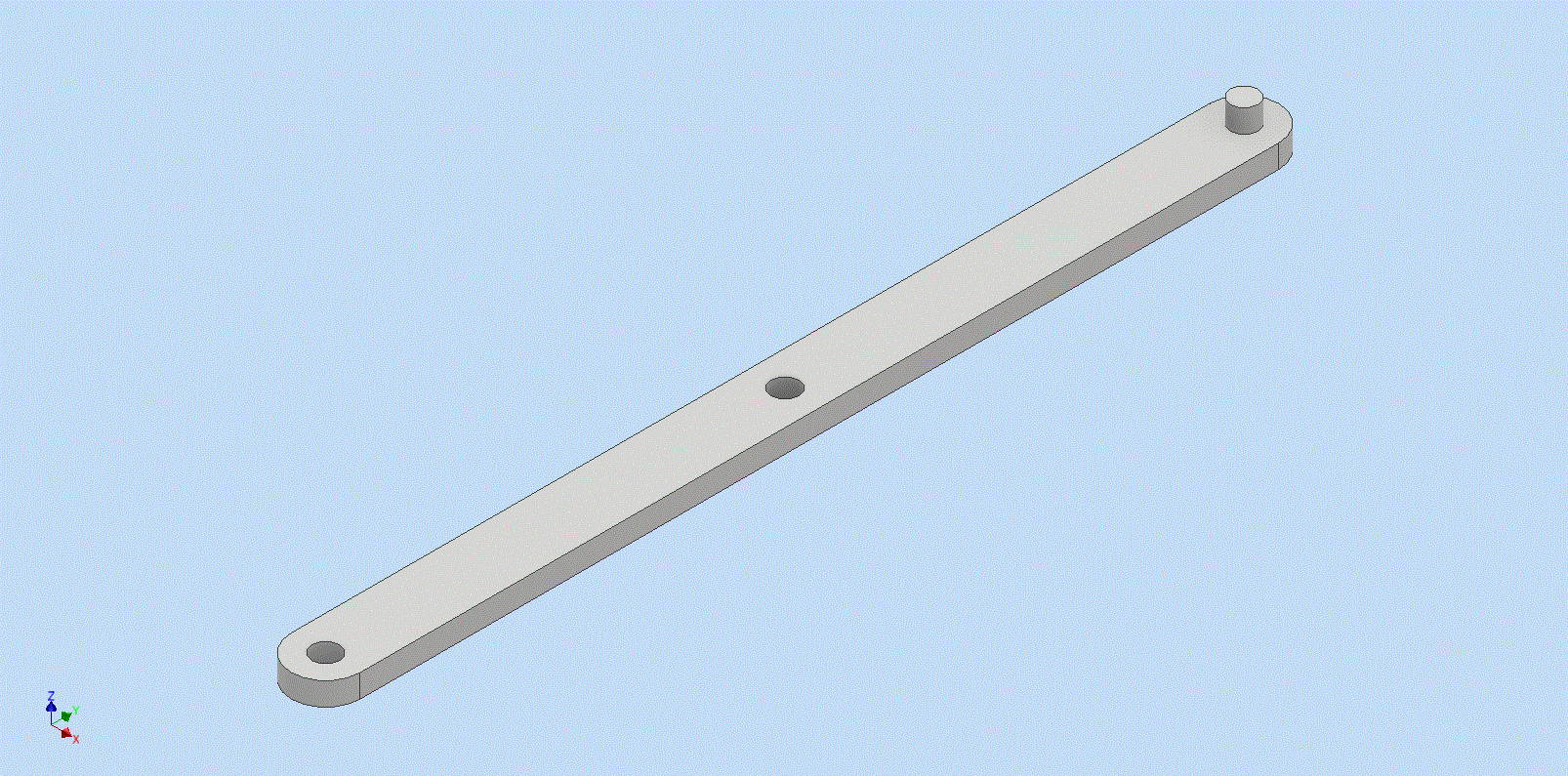

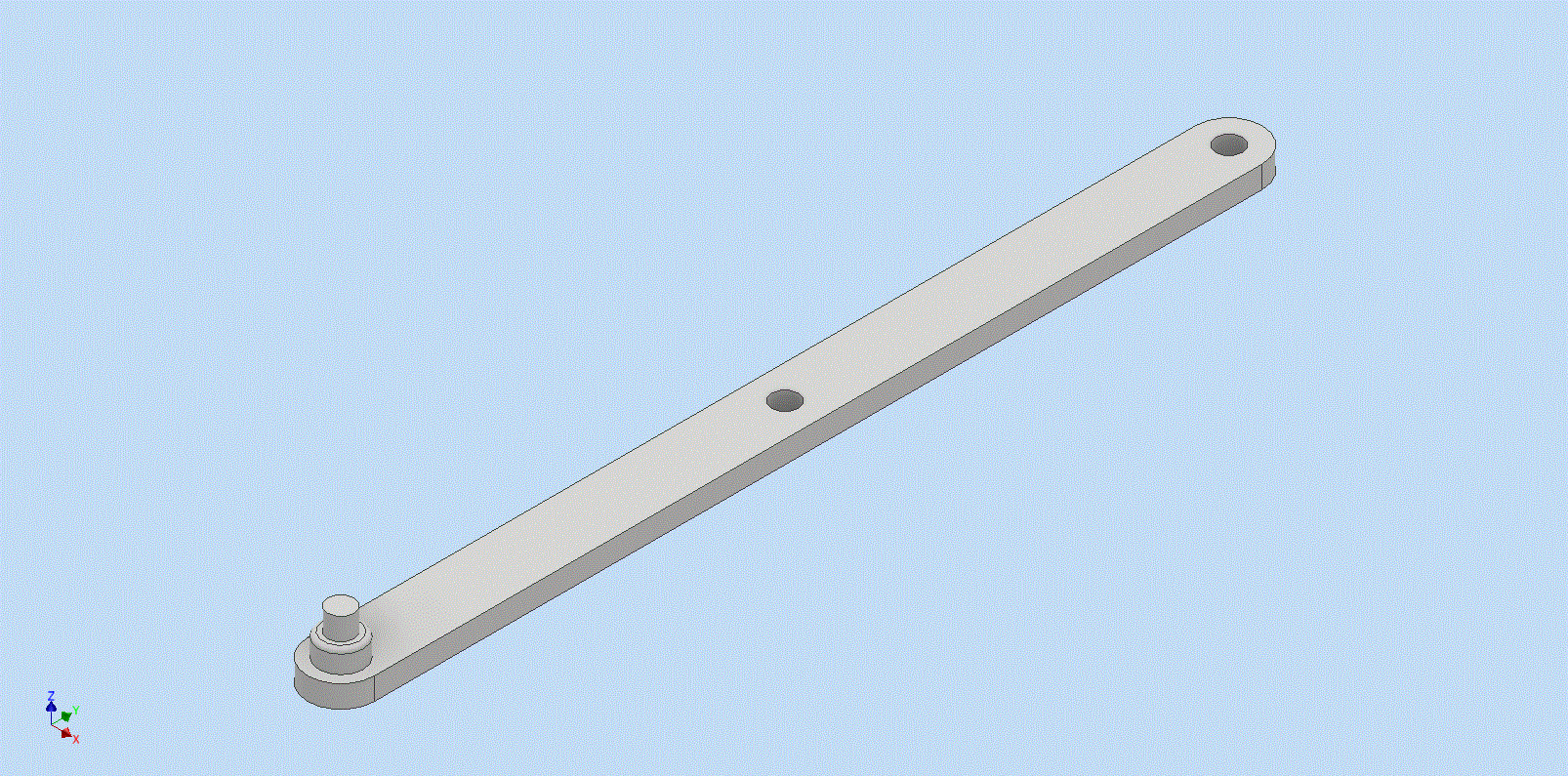

所有桿件

height="99" height="99"

height="99" height="99"
